此次测试为两台计算机XP系统。一台上位机wincc 7.02。 一台组态王6.53。

组态王作为opc 服务器，wincc作为opc客户端。

期望结果：wincc直接读取组态王数据。

开始：

一、先配置服务器端：

1.1    在开始-运行输入“dcomcnfg”进入组建服务

1.2    在控制台跟目录—组建服务—计算机—我的电脑 右键属性弹出我的电脑属性。

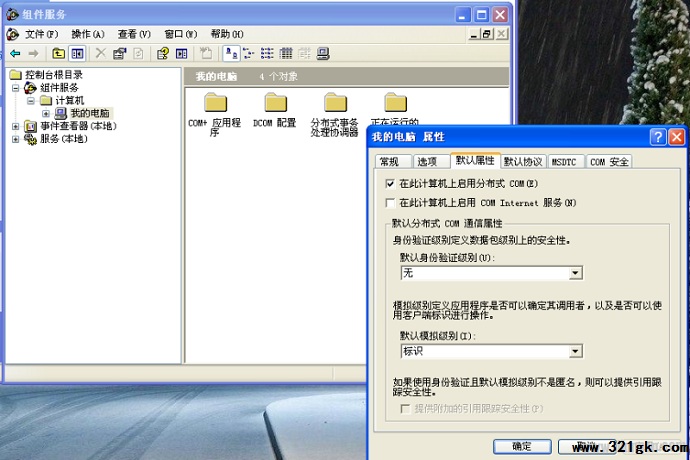

1.3    在弹出我的电脑属性中—默认属性—勾选“在此计算机上启用分布式 com”以及下面的默认身份验证级别 选择“无”。如图：

点击 右边的COM安全

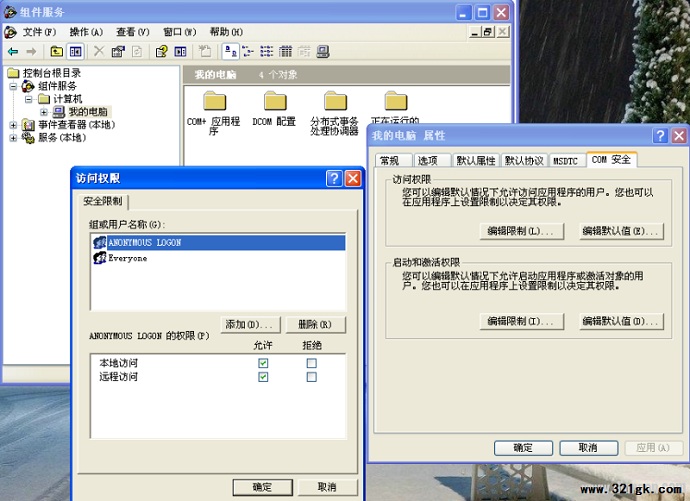

  需对访问权限 “编辑限制”“编辑默认值”以及启动和激活权限中“编辑限制”“编辑默认值”设置相同的组和权限如果没有需手动添加ANONYMOUS LOGON 和 Everyone 中的所有权限。如下图：

1.4    点击组件服务—计算机—我的电脑—DCOM配置—OpcEunm,右键 属性 弹出 OpcEnum属性对话框，常规中身份验证级别—默认，位置—勾选在此计算机上运行应用程序，安全里把启动和激活权限以及访问权限 配置为使用默认值。配置权限选择自定义 ，在配置权限中点击编辑，添加ANONYMOUS LOGON 和 Everyone 中的所有权限。标识选择交互式用户。

1.5    同1.4在组建服务-计算机—我的电脑—DCOM配置—KingView.View右键属性做相同的配置。

这样，服务器端即配置完毕。

二、服务器配置完毕后，开始组态客户端。

  2.1启动wincc –变量管理—右键-添加新的驱动程序“OPC.chn”

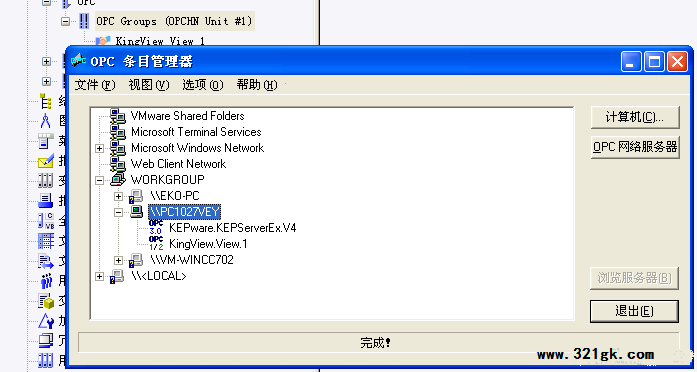

  2.2 在添加过opc驱动后，点击系统属性，弹出OPC 条目管理器。在这里面找到工作组里面的OPC服务器（组态王机子的计算机名）。

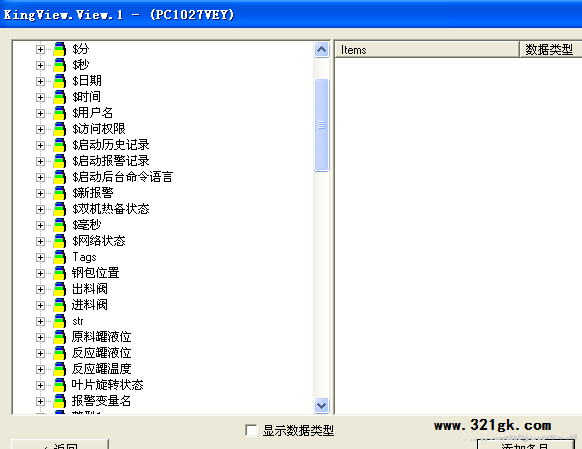

如上图中的KINGVIEW.VIEW.1即为组态王端的opc服务器。选中它点击右侧的浏览服务器。依次点击下一步，即弹出组态OPC服务器端变量表，如图：

如图：

选择要访问的变量，右侧的属性“value”，最后选择添加条目即可。

三、以上完成后就和常规配置相同了，运行后，即可看到，wincc里面的变量值与组态王里面的变量值保持同步变化。及通讯正常。
