WinCC中变量的数据类型可能会不同于自动化系统中所使用的数据类型。因此，当组态外部变量时，除了要定义该变量的数据类型，还必须对所有数字型数据类型执行类型转换。类型转换定义如何从WinCC格式转换到AS格式，该定义适用于双向传送。
下表显示哪些WinCC数据类型支持类型转换: 数据类型 类型转换 二进制变量 否 无符号8位数 是 有符号8位数 是 无符号16位数 是 有符号16位数 是 无符号32位数 是 有符号32位数 是 浮点数32位IEEE 754 是 浮点数64位IEEE 754 是 文本变量8位字符集 否 文本变量16位字符集 否 原始数据类型 否

有关类型转换的详细信息，您可在WinCC信息系统中的“通讯”>“过程通讯”>“WinCC过程通讯”>“外部变量”中找到。
下面我们分别说明如何利用WinCC的类型转换功能来实现在WinCC项目中监控300/400plc中的TIME，S5TIME数据类型变量及定时器和计数器的值。

1．在WinCC项目中监控S7 300/400 PLC中的TIME类型变量

1．1关于TIME数据类型
TIME为带符号的32位IEC时间数据类型，时间增量为1ms,取值范围为T#-24D_20H_31M_23S_648MS至T#24D_20H_31M_23S_647MS。

1．2具体步骤

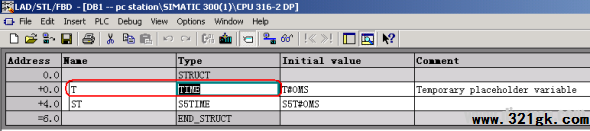

(1) 在Step中创建PLC站的DB1,并在DB中创建TIME类型的变量T,如下图所示：

图　1.2.1

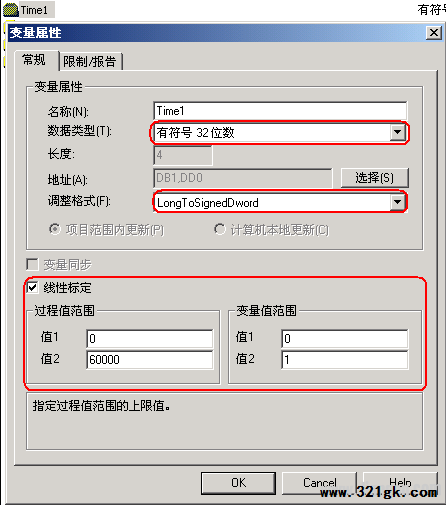

(2) 在WinCC项目中创建变量Time1,数据类型为“有符号32位数”， 调整格式为“LongToSignedDword”。选择对应PLC变量的地址DB1,DD0。此时的变量单位为毫秒，为了使该变量对应单位为分钟，设置相应线性转换参数，如下图所示：

图　1.2.2

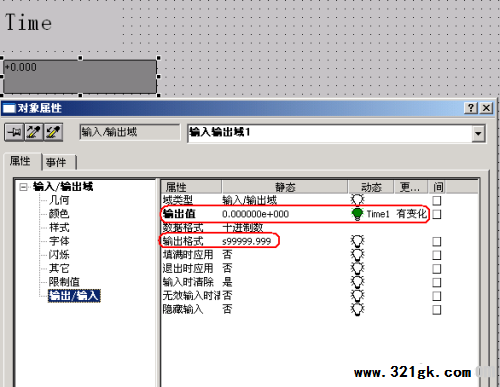

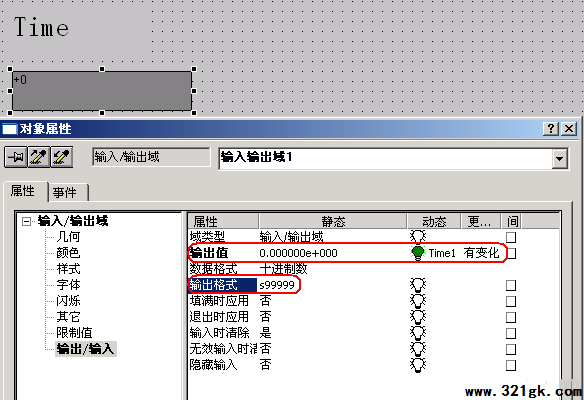

(3) 在WinCC画面中创建用于访问该变量的I/O域，设置如下图所示：

图　1.2.3

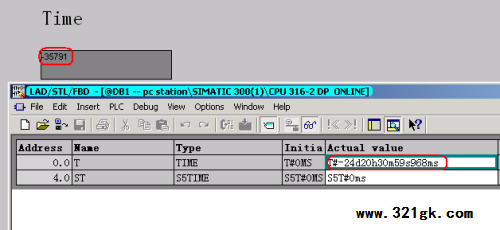

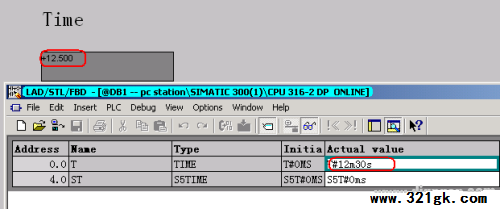

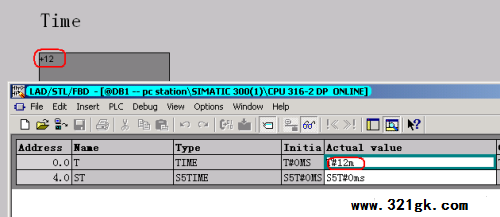

(4) 运行效果如下图所示：


图　1.2.4

(5) 如果需要在WinCC项目中以浮点数格式来监控PLC中的TIME类型变量，则在创建WinCC变量时应选择“浮点数32位IEEE754”，调整格式为“FloatToSignedDword”, 选择对应PLC变量的地址DB1.DD0。具体设置如下图所示：

图　1.2.5

在WinCC画面中创建用于访问该变量的I/O域，设置如下图所示：

图　1.2.6

运行效果如下图所示：

图　1.2.7

2. 在WinCC项目中监控300/400PLC中的S5TIME类型变量

2．1 关于S5TIME数据类型

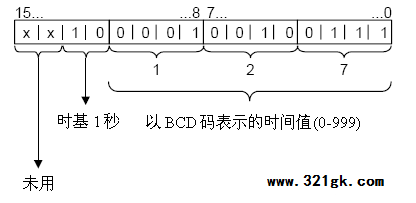

S5TIME为无符号16位S5时间数据类型，由3位BCD码时间值(0-999)和时基组成，如下图所示:

图　2.1.1

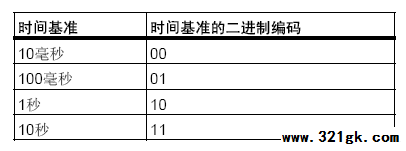

时间基准定义将时间值递减一个单位所用的时间间隔。最小的时间基准是10毫秒；最大的时间基准是10秒。如下表所示:

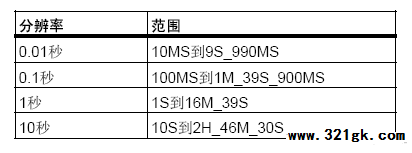

用于S5TIME的通用格式对范围和分辨率的限制如下：

2．2 具体步骤

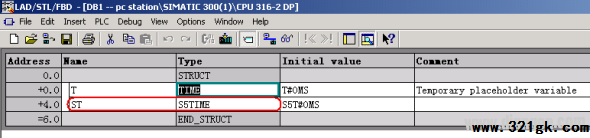

(1) 在Step中创建PLC站的DB1,并在DB中创建S5TIME类型的变量ST,如下图所示：

　　　　图　2.２.1

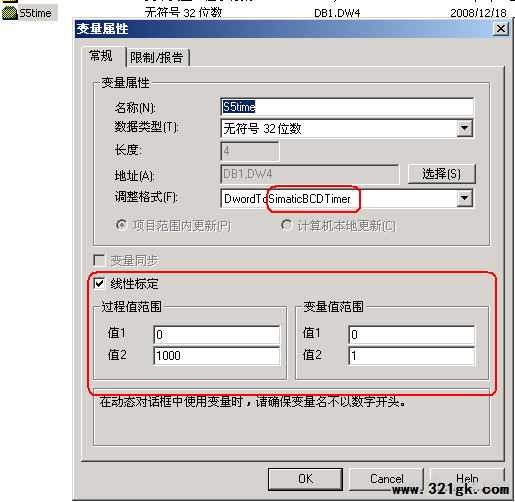

(2) 在WinCC项目中创建变量S5time,数据类型为“无符号32位数”， 调整格式为“DwordToSimaticBCDTimer”。选择对应PLC变量的地址DB1,DW4。此时的变量单位为毫秒，为了使该变量对应单位为秒，设置相应线性转换参数，如下图所示：

图　2.２.２

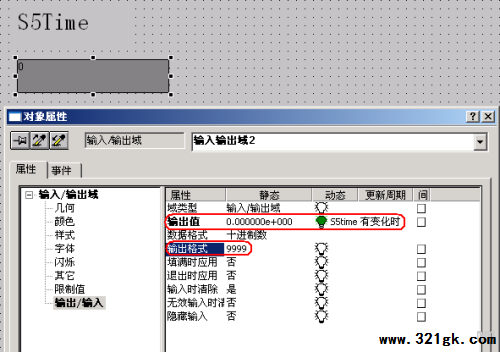

(3) 在WinCC画面中创建用于访问该变量的I/O域，设置如下图所示：

　　　　 图　2.２.３

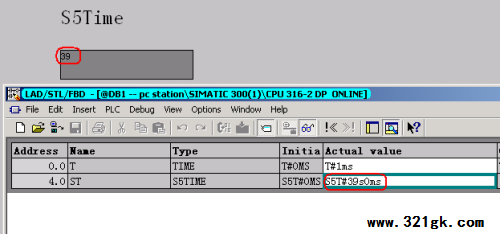

(4) 运行效果:

图　2.２.４

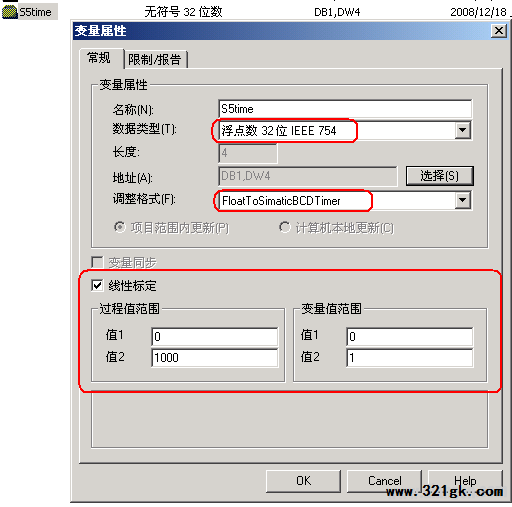

(5) 如果需要在WinCC项目中以浮点数格式来监控PLC中的S5TIME类型变量，则在创建WinCC变量时应选择“浮点数32位IEEE754”，调整格式为“FloatToSimaticBCDTimer”, 选择对应PLC变量的地址DB1,DW4。具体设置如下图所示：

　　　　 图　2.２.５

在WinCC画面中创建用于访问该变量的I/O域，设置如下图所示：

　　　　 图　2.２.６

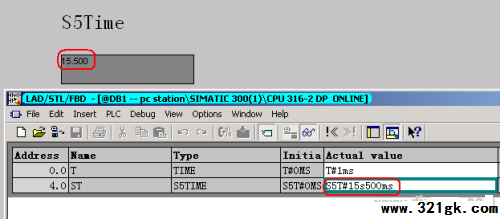

运行效果为：

　　　　图　2.２.７

２.３定时器的监控
S7 300/400 PLC为定时器保留了一片存储区域。每个定时器由一个16位的字和一个二进制位组成，定时器的字使用的是S5TIME类型，用来存放当前的定时时间值，定时器的位状态用于存放触点的状态。

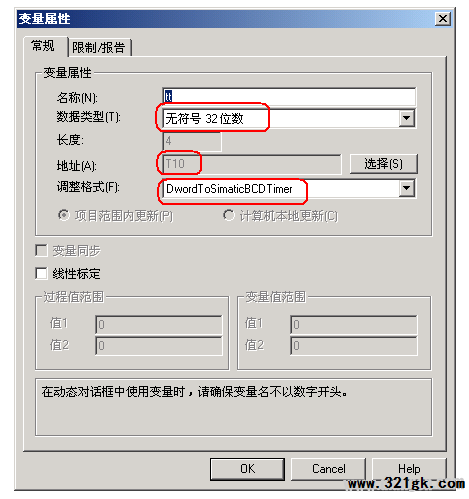

用定时器地址(T和定时器号，例如T10)存取它的时间值和定时器位，PLC中使用带位操作数的指令存取定时器位，使用带字操作数的指令存取定时器的时间值。在WinCC中我们可以定义变量来监控定时器的当前值，其方法同监控S5TIME类型变量相同：

　　　　　图　2.３.1

3．在WinCC项目中监控S7 300/400 PLC中的计数器值

3．1 关于计数器
S7 300/400 PLC为计数器保留了一片存储区域。每个计数器由一个16位的字和一个二进制位组成，计数器的字用来存放它当前的计数值，计数器的位状态用于存放触点的状态。
用计数器地址(C和计数器号，例如C10)存取当前的计数值和计数器位，PLC中使用带位操作数的指令存取计数器位，使用带字操作数的指令存取计数器的计数值。在WinCC中我们可以定义变量来监控计数器的当前值。

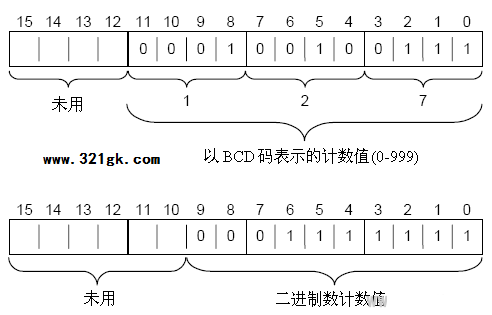

计数字的0-11位是计数值的BCD码，计数值的范围为0-999。二进制格式的计数值只占用计数器值的0-9位，如下图所示：

图　３.１.１

3．2 具体步骤

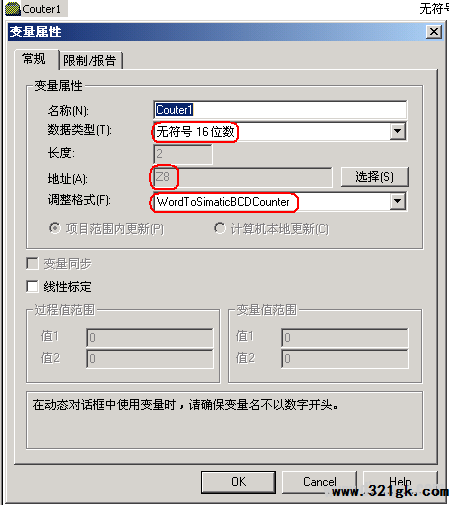

(1) 在WinCC项目中创建变量Counter1,数据类型为“无符号16位数”， 调整 格式为“WordToSimaticBCDCounter”, 选择对应PLC变量的地址C8(显示为Z8)。如下图所示：

图　３.２.１

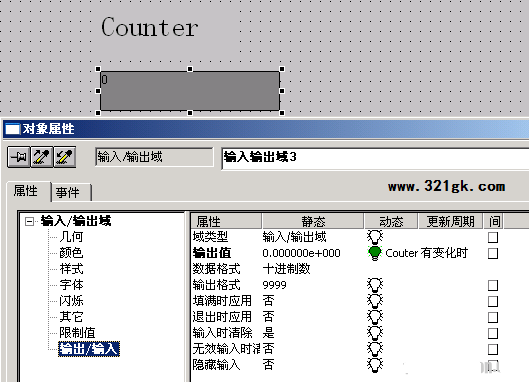

(2) 在WinCC画面中创建用于访问该变量的I/O域，设置如下图所示：

图　３.２.２

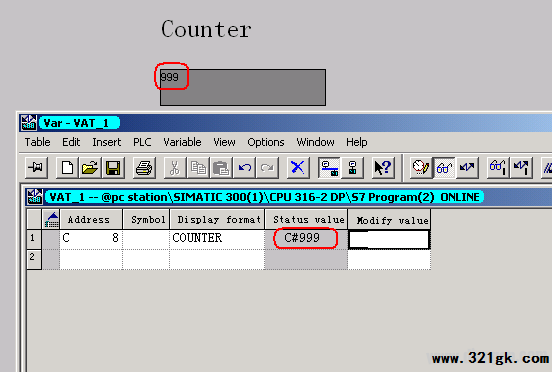

(3) 运行效果:

图　３.２.３
