组态PLC块的结构变量,使其连接能在OS系统WinCC中使用？

组态步骤

1．在 SIMATIC Manager 中插入一个FB功能块，双击FB1打开此功能块。

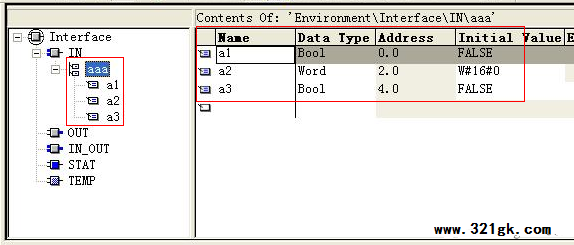

2．在功能块FB1中新建结构变量aaa，然后在此结构变量中建立三个元素为a1、a2、a3。

图1 建立结构变量

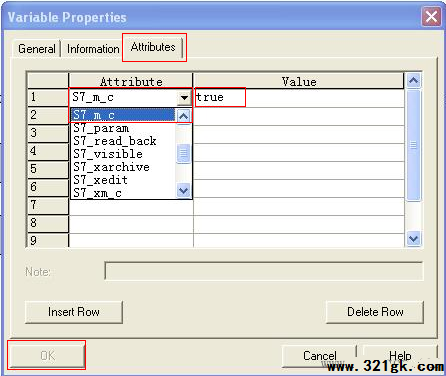

3．在 FB1 中选择结构变量aaa，单击右键打开 aaa 的关联菜单。打开 aaa 的 “Object Properties”。跳转到 “Attributes”标签，输入系统属性 “S7_m_c”。输入值“true”。单击 “OK”保存设置。

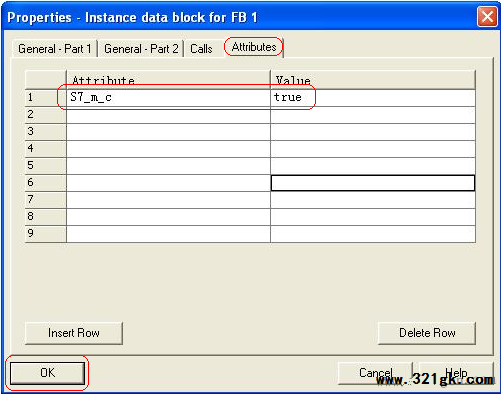

图2 组态结构变量属性

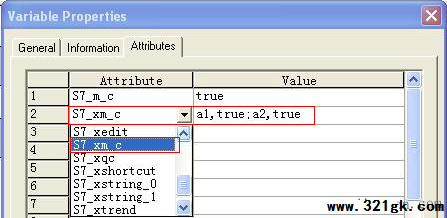

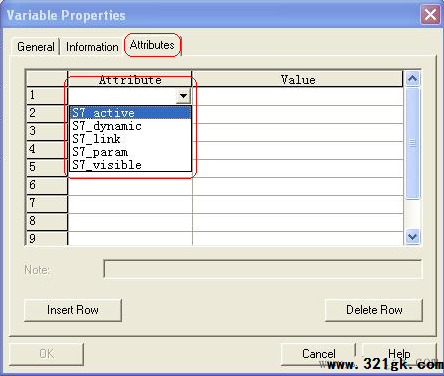

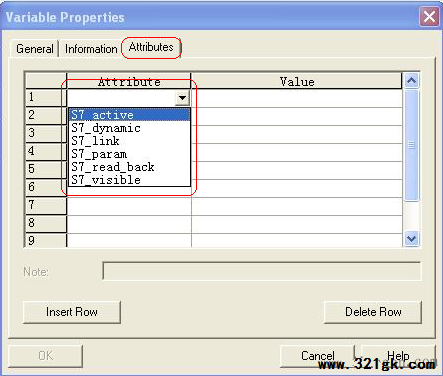

注意：在“Attributes”标签中，可以看到一个系统属性 “S7_xm_c”，此属性在普通的OS项目中没有任何意义，此功能是针对于PCS7项目增加的功能。

图3 结构变量属性

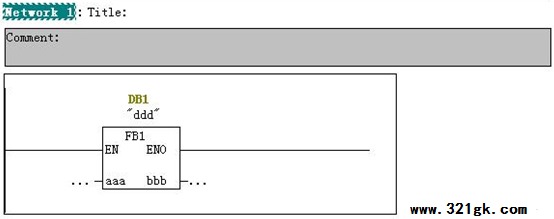

4．在 SIMATIC Manager中创建一个OB1功能块，双击打开OB1，然后在程序中调用FB1并且设置背景数据块为DB1。

图4 FB1调用程序

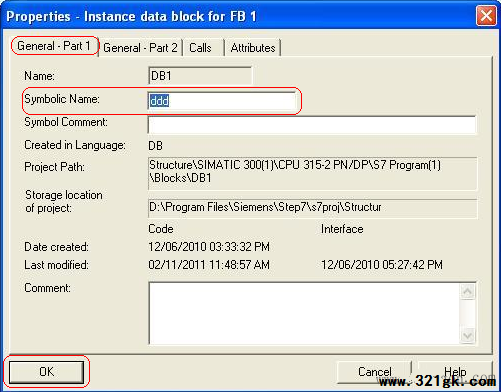

5．在SIMATIC Manager 中选择 DB1，单击右键打开 DB1 的关联菜单。打开 DB1 的 “Object Properties”。跳转到 “General – Part1” 标签，在“Symbolic Name”中输入ddd并点击“OK”保存设置。

图5 DB1符号名设置

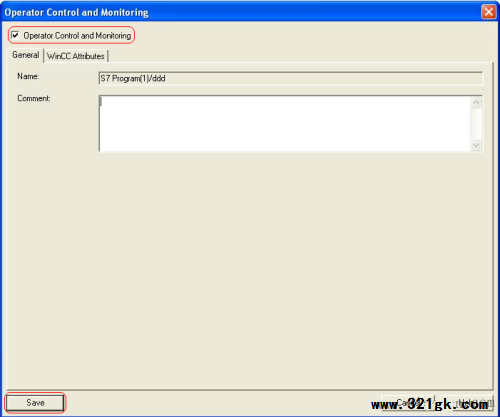

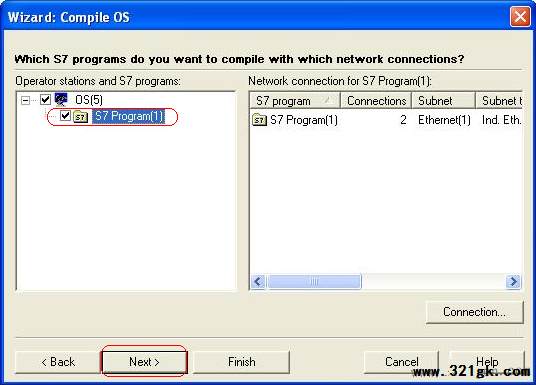

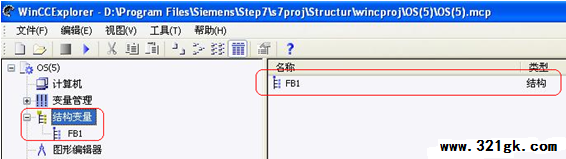

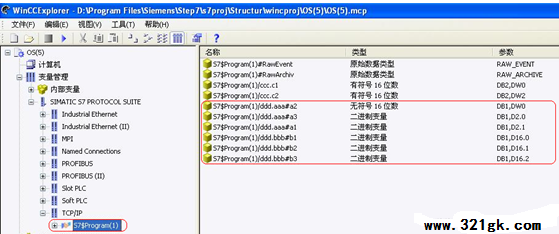

6．在SIMATIC Manager 中选择 DB1，单击右键打开 DB1 的关联菜单。通过 “Special Object Properties > Operator Control and Monitoring...” 打开 DB 的 OC&M 属性。启用 “Operator Control and Monitoring”选项框并单击 “Save”保存设置。
