PCS 7项目中当前报警显示时间与本地时间不一致More按钮

问题：为什么PCS 7项目中OS上显示的当前报警时间和本地时间不一致，例如，计算机时间为14:16，而当前报警时间为22:16，如下图所示，偏差8个小时。该问题是如何造成的，又该如何解决？

图 1 当前报警和计算机时间不符

回答：在标准的PCS 7项目中，程序产生的报警信息其时间均来自于控制器。如果控制器的时间设置不正确，例如，设置控制器时间时未考虑时区的问题，或者未做自动的时间同步功能，则会出现上述问题。

我们首先来分析时区的问题。通常情况下，中国用户在安装操作系统时，其时间设置对话框中时区的设置会自动设置为东八区北京时间，比GMT时间早8个小时。

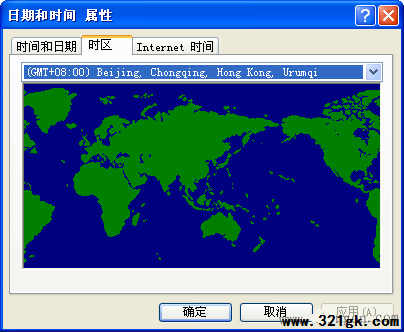

图 2 本地时区设置

而在WinCC项目的下列计算机属性设置中，其默认控制器的时区为UTC（即GMT）时区，并在本地显示报警的时间时按照本地时区进行转换后显示（归档时仍然按照UTC时区归档）。

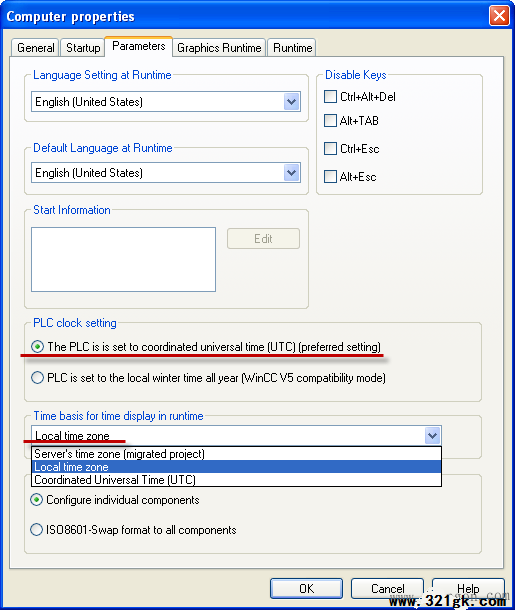

图 3 WinCC项目计算机属性设置中有关时区的设置

如果我们不考虑控制器和上位机之间的时区偏差问题，简单的设置控制器的时间和本地时间相同。则会有如下问题：例如，当前本地时间为早晨9:00，设置控制器的时间也为早晨9:00。则当前产生的报警时间来自于控制器，其也为早晨9:00，上传至WinCC后，由于WinCC的默认设置中（上图3）认为控制器为UTC时区，且按本地时区进行显示。其将会自动加上本地时区和UTC时区的时间偏差8小时后，进行显示。最终显示的报警时间则为9:00+8=17:00点，和当前计算机时间不符。

因此，当通过Simatic manager的plc  Set time of day菜单手动对所选择的控制器进行时间设定时，必须注意时区偏差的问题，如下图所示。

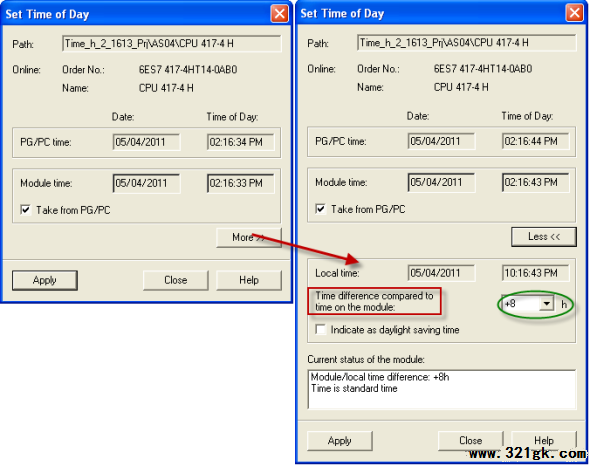

图 4 设置控制器时间时需要加入时区偏差

在设置模板时间时，需要点击More按钮，加入相应的本地时区时间偏差后（例如，当前计算机设置时区为东八区，则设置时间偏差为+8小时），然后点击apply按钮设置控制器的时间。例如，当前本地计算机时间为早晨9:00（东八区），则控制器的时间应该设置为凌晨1:00才正确（UTC时间 = 当前时间 - 时区偏差）。这样设置后，则不会出现上述的类似问题了。

上面介绍了控制器时间和本地时间之间时区偏差的问题，以及如何手动设置时间来纠正上述问题。在实际项目实施过程中，如果系统规模相对较大，例如，多个/对控制器、计算机等，则我们强烈建议采用系统自动时间同步的方式来进行时间设置。此时我们就不需要人为的去考虑时区的问题等，系统将自动根据时区偏差等来设置控制器和计算机的时间。
