STEP 7中如何为S7-1200配置属性为“仅存储在装载内存中”的数据块？

属性为“仅存储在装载内存中”的数据块（无链接的 DB）不占用控制器主存储器的任何空间，只使用 CPU 装载存储器的存储空间。因而适合存储控制器程序中不经常使用的大容量的数据。S7-1200 从固件版本 V2.0并且STEP 7 V11+SP2 开始可以使用这些DB。

例子
因为主存储器只有有限的存储空间，对于处方的应用，例如，具有不同处方值多重数据块只能存储在装载存储器中。这样，在主存储中只有一个工作 DB 包含当前的处方。如果上面提到的 DB 配置和装载进 CPU，这些数据块只存储在 CPU 的装载存储器中，不占用主存储器的任何空间。

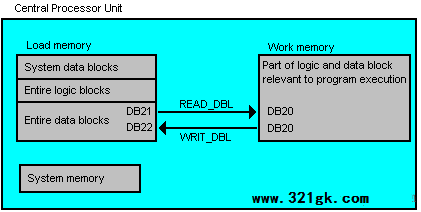

图. 01

图. 01 显示了装载存储器中非链接 DB 与主存储器中相应次序 DB 之间数据传递的示例。使用下面两个功能块进行数据传递：

下面的表格说明了怎样创建一个无链接的DB过程。

步骤	过程
1	必须条件：固件版本V2.0以上的1200 CPU。 STEP 7 V11+SP2或更高
2	在 STEP 7 V11 项目中打开项目导航，双击“添加新设备” 功能。
3	在“添加新设备”对话框中选择 SIMATIC S7-1200 CPU (例如CPU 1214C DC/DC/Rly)，然后“OK”确认。
4	打开最新创建的文件夹，在“程序块”下添加全局 DB。
5	新的全局 DB 在块文件夹中创建后，右击数据块，在弹出的菜单中选择“属性...”。

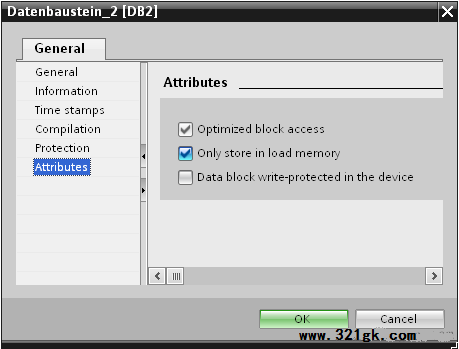

6	在打开的对话框中选择“属性”标签，使能“仅存储在装载内存中”。使用 OK 确认。图. 02 注意对于更深入的应用，存储在全局库中创建的非链接的 DB 是有帮助的。通过这种方式可以在其他项目中使用此元素。
