SIMATIC NET OPC服务器常作为SIMATIC plc与第三方上位机通讯的中介。在TDC系统中调用相应的功能块，也可以实现SIMATIC TDC 与 OPC的通讯，为上位机提供更灵活的访问TDC的方式。本文简要的介绍了建立 TDC 与OPC Ethernet通讯的方法与步骤。

1. 建立TDC与OPC的S7连接

1.1 TDC的软硬件配置

建立基于以太网的S7通讯，需要为TDC系统配置以太网通讯模块CP51M1（6DD1661-0AE1），并调用TCP/IP初始化功能块。

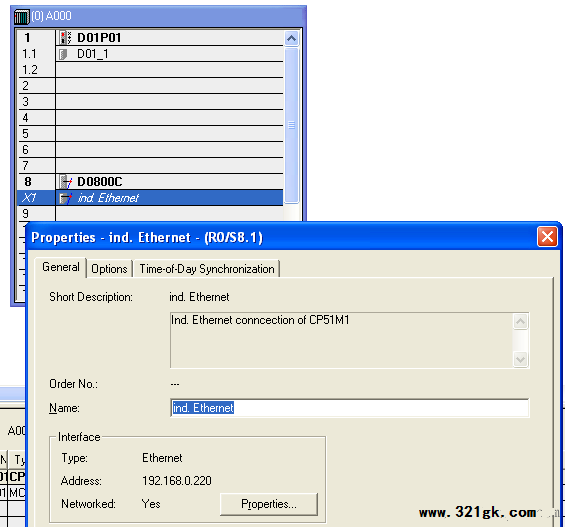

图1 组态TDC并配置CP51M1

CP51M1的IP地址通常与PC站网卡处于同一网段，如：
CP51M1：192.168.0.220；PC站网卡：192.168.0.24。

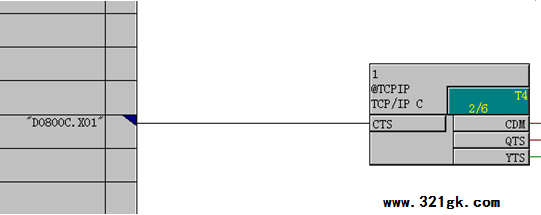

图2 TCP/IP初始化

“@TCP/IP”用来建立TCP/IP通讯耦合，并且必须在大于等于32ms并小于等于256ms的循环周期中调用。
建立S7通讯之前必须调用“S7CON”块，初始化S7应用层服务。

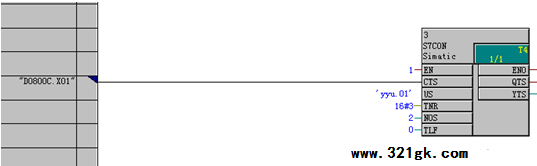

图3 S7服务初始化

同样“S7CON”块也必须在大于等于32ms并小于等于256ms的循环周期中调用。
其中主要参数的含义为：
“US”：格式为 最多6个字符的通道名称. CPU槽号，如“yyu.01”。
“TNR”：S7 TSAP号，默认为3。
“NOS”：通讯设备的个数（与TDC通讯的OPC服务器的个数）。
“TLD”：通讯报文格式，默认为0，最大通讯字节240。

TDC为OPC服务器提供可供访问的DB块，调用“S7DB_P”建立DB1，并为DB1赋值

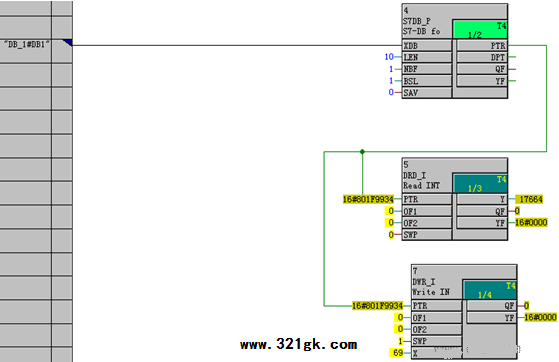

图4 S7服务初始化

其中“S7DB_P”主要参数的含义为：
“LEN”：DB块长度。
“NBF”：DB块缓冲区个数，一般设为1。
“BSL”：选择缓冲区，一般设为1。
“SAV”：DB是否存储在SAV区域。
“S7DB_P”功能块只是开辟了通讯的数据存储区，如果要对存储区的数据进行读写操作，就需要调用读写功能块。本文中所示的例子程序使用“Read INT”读取整数数据，“Write IN”写入整数数据。
其中“Read INT”及“Write IN”主要参数的含义为：
“OFF1”和“OFF2”：读写数据在数据存储区内的偏移量。如两参数之和为零，存取存储区内的第一个整数；两参数之和为2，存取存储区内的的第二个整数，以此类推。
“SWP”：用来设定是否交换高低字节，此处设为1。
读取或写入其它类型数据的方法与本例相同，只是调用的读写功能块稍有不同，本文不再详述。

1.2 PC站及OPC的组态
组态PC站，并建立与TDC的S7连接。

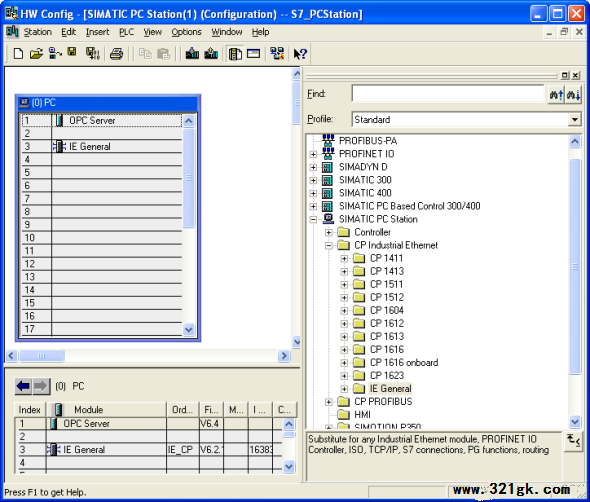

图5 组态PC站

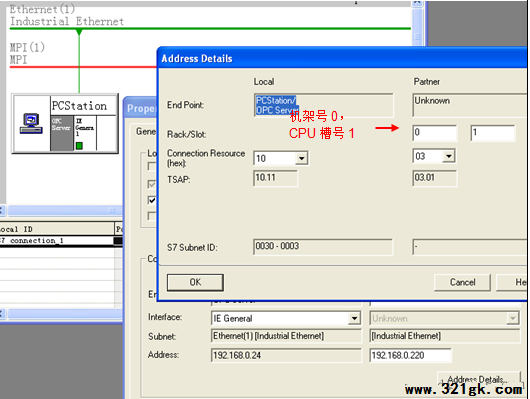

图6 建立S7连接

图中的“Partner”的Rack/Slot指TDC的机架号与槽号，Connection Resource为连接资源号，“Local”为10，“Partner”为3。具体含义见下表

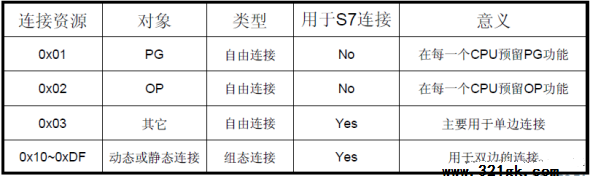

表1 S7连接资源

然后就可以通过OPC Scout来测试OPC服务器是否能正常通讯。

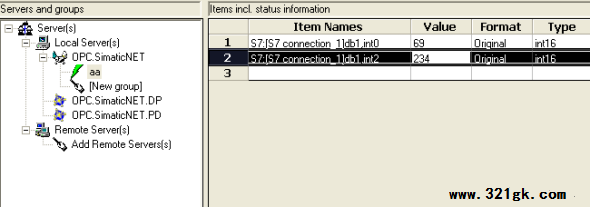

图7 测试S7连接

由于OPC Scout不能直接浏览到TDC的DB1，需要手动输入存取地址。如果S7连接名称是“S7_Connection_1”，存取地址“S7:[ S7_Connection_1]db1.int0代表DB块中的第1个16位整数。

2. 建立TDC与OPC的TCP连接

2.1 在TDC中调用发送和接收功能块

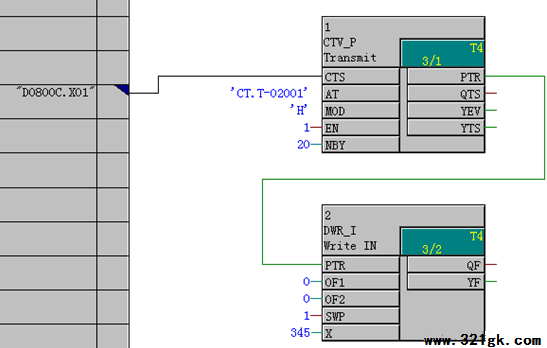

图8 发送功能块

其中“CTV_P”主要参数的含义为：
“AT”：通道参数，如“CT.T-02001”，其中“CT”为用户定义的通道名称，“2001”为TCP通讯的本地端口号。
“MOD”：通讯模式，对于TCP通讯，一般设为“H”。
“EN”：发送势能，设为1。
“NBY”：发送的字节长度。

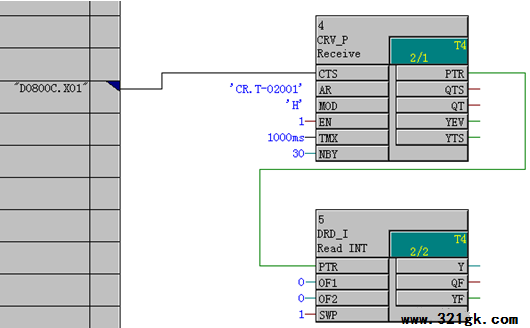

图9 接收功能块

“CRV_P”功能块比“CTV_P”功能块多一个参数，设为1000ms，其它参数含义相同。

2.2 为PC站组态TCP连接

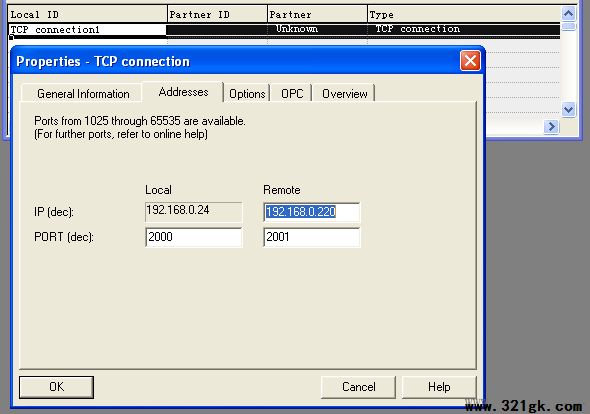

图10 建立TCP连接并设置地址、端口

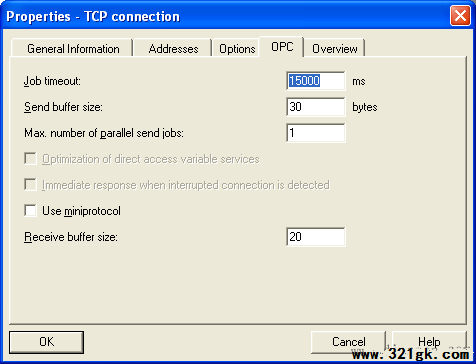

图11 设置发送接收字节

“Send buffer size”等于“CRV_P”的“NBY”参数值。“Receive buffer size”等于“CTV_P”的“NBY”参数值。
通过OPC测试建立的TCP连接。

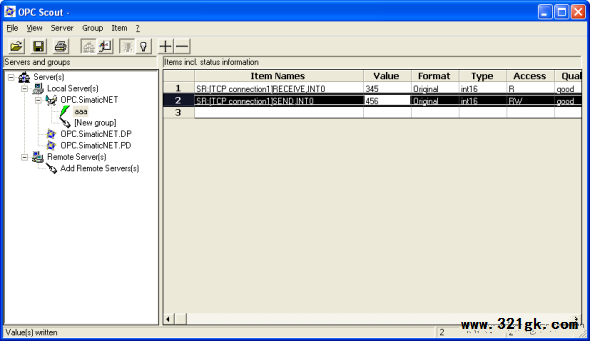

图12 测试TCP连接
