前些天再做一项目时用到了西门子S7-200plc,在下载程序时,笔记本一直和PLC连不上或连上后老是掉线。
编程电缆是我新买的原装电缆:6ES7972-0CB20-0XA0,S7-200和300通吃的.
在联机之前我先安装驱动,但在安装过程中提示“不能在 V8.?? 版本上安装 V2.0 版本”。设备管理器中驱动带黄色感叹号!
解决方法:上网查询后用PC adapter USB V2.0驱动盘中的PC_Adapter_USB\Drivers\s7oupc2x.sys文件覆盖C:\Windows\system32\drivers中的s7oupc2x.sys。后驱动正常。
然后在编程软件中的“设置PG/PC接口”设置正确的参数,网上有的这里就不介绍了。
到这里我以为OK了,不曾想,经过多次折腾,终于连接上了,刚下载完成准备监控,又掉了,最后怎么连也连不上。打开设备管理器,驱动在正常运行状态!
我纳闷了,然后我就把接口*紧,把编程电缆尽量远离可能的干扰源,可情况依旧。
这时我突然想起,我的笔记本的原装的电源适配器坏了,买了个非原配的,是不是这个原因?!(因为我买的第一个非原配的电源适配器,鼠标插上后都不能用,触摸版也有些异常,后又换了一个正常了)于是我就把电源适配器拔了,这时奇迹终于出现了,连接上了,而且也不掉线了。
后证明在用非原装电源适配器时确实影响了通讯电缆的工作。应该是USB的接口电压和电流异常。
到这里问题就解决了,以后再使用时再也没出现过连不上和掉线。
希望大家以后能避免出现类似情况!提高工作效率!
西门子PLC实现用一个开关控制三个照明灯
用一个开关控制三个照明灯,要求开关闭合时灯亮,开关断开时灯灭。如果在3s之内每闭合一次开关,亮的灯数由1个→2个→3个→2个→1个→0个循环;如果开关断开的时间超过3s,再扳合开关时,重复上述过程。
控制方案设计 1.输入/输出元件及控制功能
输入/输出元件及控制功能
2.电路设计

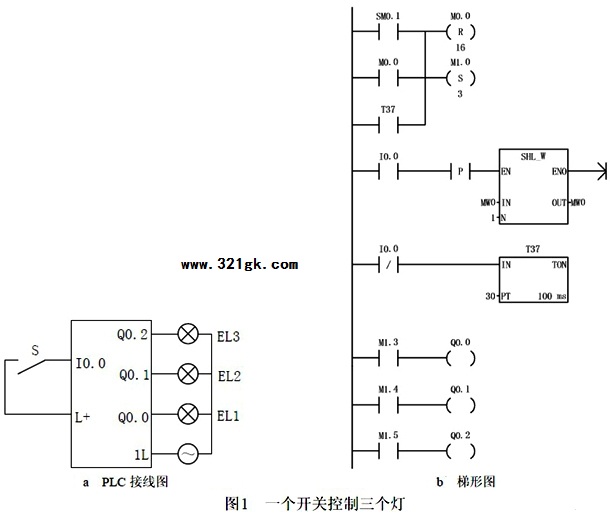

用一个开关控制三个照明灯的接线图和梯形图,如图1所示。 3.控制原理 图1 b中的梯形图构成了一个移位寄存器,在初始状态下,由初始化脉冲将MW0置零后再将M1.0、M1.1、M1.2 置位为1。MW0 的后9 位M0.0~M1.0 移位过程如下表所示。
移位寄存器移位过程说明
① 开关I0.0 闭合时,执行左移位,将M1.2 的数据1 传送给M1.3,M1.3=Q0.0=1,EL1灯亮。 ② 开关I0.0 闭合时,MB1 中的数据左移1 位,M1.3=1,M1.4=1,M1.3=Q0.0=1,M1.4=Q0.1=1,EL1 灯亮,EL2 灯亮。 ③ 开关I0.0 闭合时,MB1 中的数据左移1 位,M1.3=1,M1.4=1,M1.5=1,M1.3=Q0.0=1,M1.4=Q0.1=1,M1.5=Q0.2=1,EL1 灯亮,EL2 灯亮,EL3 灯亮。 ④ 开关I0.0 闭合时,MB1 中的数据左移1 位,M1.3=0,M1.4=1,M1.5=1,M1.3=Q0.0=0,M1.4=Q0.1=1,M1.5=Q0.2=1, EL2 灯亮,EL3 灯亮。 ⑤ 开关I0.0 闭合时,MB1 中的数据左移1 位,M1.3=0,M1.4=0,M1.5=1,M1.3=Q0.0=0,M1.4=Q0.1=0,M1.5=Q0.2=1, EL3 灯亮。 ⑥ 开关I0.0 闭合时,MB1 中的数据左移1 位,M1.3=M1.4=M1.5=0,Q0.0=Q0.1=Q0.2=1,灯全灭。M0.0=1,将M1.0、M1.1 、M1.2 置位为1。 在开关I0.0 断开时,不执行移位,移位寄存器中的数据不变,若I0.0 每次断开的时间超过3s,则T37 延时3s 动作,T37 接点闭合,使MW1 中的16 位数据复位为0,再将M1.0、M1.1 、M1.2 置位为1。当开关I0.0 再次闭合时,又从上述初始状态开始,重复循环过程。 (责任编辑:admin) |
