冗余系统拥有两条DP总线，因此如果需要将一个单DP接口的从站连接到冗余系统下，需要借助于Ylink接口模块。Ylink可以在两条总线中实现自动的切换，无需编程。本文件将主要介绍S7-300从站通过集成的DP接口连接在Ylink后的组态步骤。
1. 下载并安装GSD文件
通常情况下在STEP 7的硬件组态中无法把在PROFIBUS-DP 目录下的300系列模块连接至Ylink的DP MASTER段。S7-300 作为从站连接至Ylink的唯一办法是通过GSD文件。首先，通过如下链接下载相应的CPU的GSD文件。

请注意：对于某些300系列CPU，GSD文件有不同的版本，请选择合适的序列号。有时候下载后的GSD文件的文件名的格式为：siem80ee.gse.txt 。请删除.txt 后缀。

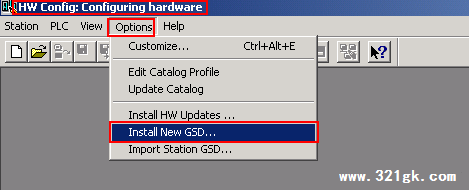

得到GSD文件以后，应把它导入STEP 7的硬件组态目录中。见Pic1所示。

Pic1. 导入新的GSD文件
2. 系统的硬件组态

2.1 S7 300组态

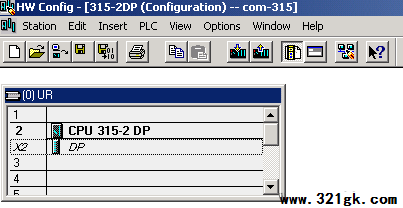

在项目中加入Simatic 300 Station，进行相应组态插入相应的300CPU，其硬件组态见Pic2。

Pic2. 315-2DP硬件组态

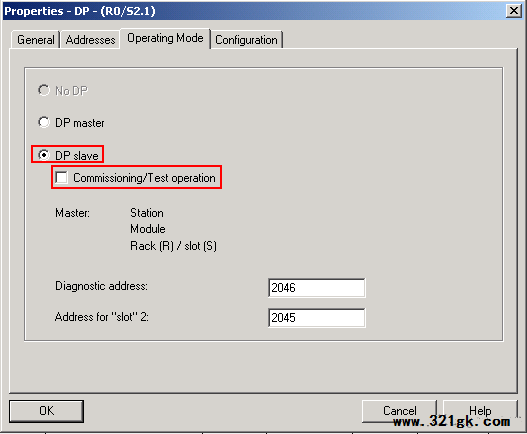

双击CPU集成DP口，设置为DP Slave模式，见Pic3所示。

Pic3. 315-2DP的DP口组态

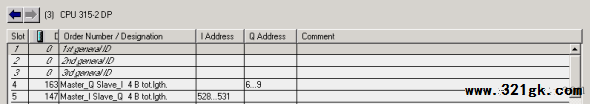

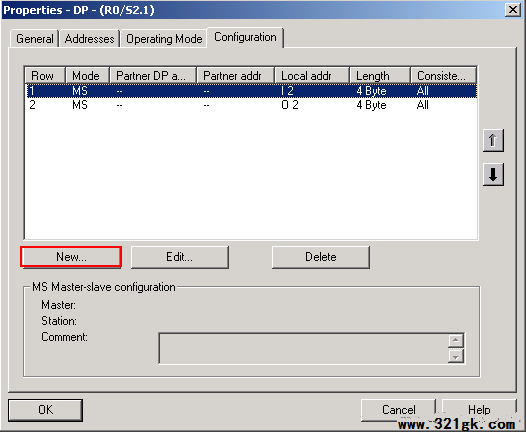

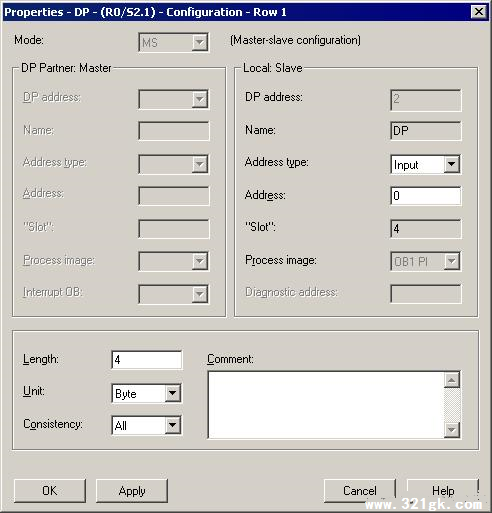

为了使300CPU能够与H系统进行通讯，应在300CPU内组态相应的与H系统的通讯区域。实际上是在300CPU的I/O区域内申请相应的通讯区域。I 区对应于从H系统接受的数据，Q区对应于向H系统发送的数据，点击Configuration页面，进行相应输入输出映象区设置，此处组态了4字节输入、4字节输出，见Pic4所示。

Pic4. 315-2DP的通讯区域设置

Pic5. 接口参数设置

注意：通讯区域的组态中设置Consistency为ALL，且地址Address应与300 CPU I/O地址区分开，避免两者的重叠。

2.2 冗余系统组态

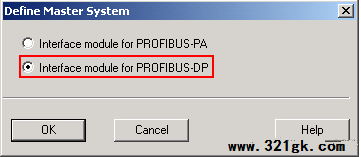

H系统中插入IM157时，请选择“Interface module for PROFIBUS-DP”选项，如下图Pic6所示。

Pic6. IM157 总线系统选择

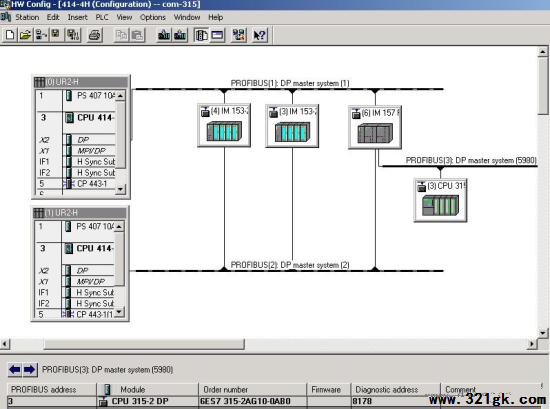

如下图Pic7所示，加入S7 300从站站点。

Pic7. 加入CPU315-2DP从站

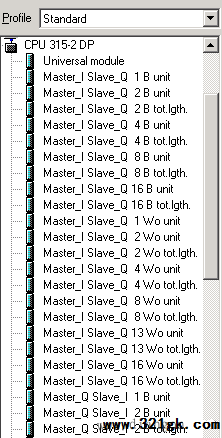

类似于为普通的ET200M从站组态插槽，为相应的S7-300站点组态接口数据，将如下图Pic8中的模块拖拽到相应的S7 300站点的插槽中，注意，需要从第4槽开始，且需要和S7 300硬件组态中的通讯接口的配置相对应。见上图Pic4中，S7-300配置了4字节输入、4字节输出，则此处要配置4字节输出、4字节输入。最终配置如下图Pic9所示。

Pic8. 作为DP-Slave 的315-2DP中可插入的模块

注：该接口的设置必须和S7 300中的接口设置相对应，S7 300处选择consistency为ALL，此处则需要选择tot. lgth.的模块，不能选择unit的模块。

Pic9. H系统中315-2DP中的模块

最终组态如下图Pic10所示。

Pic10. 硬件组态

3. S7-300和冗余系统下的编程
实际进行通讯时，只要把H系统的I/Q区与315-2DP的Q/I区对应即可。本例中的通讯地址对应关系见下表。

Table1．通讯区域对应表

无需为S7 300和冗余系统编制任何通讯程序，通讯数据通过上面配置的输入/输出接口区进行自动的读写。各控制器内如果需要读取这些数据，只需要通过上表中的相应地址直接读取即可。

注：通过Ylink和S7 300等从站通讯， Ylink后组态的所有从站通讯字节总和不能超过244 byte Input/244 byte output。
