智能比例阀放大板YD-4020F智能比例阀放大板器YD-4020E

时间:2021-05-06 16:53来源:未知 作者:admin 点击:
智能比例阀放大板YD-4020F 脉冲控制比例阀放大板特点 ●采用脉宽调制型电路,发热小,功耗低; ●智能化设计,参数数字化调节,32位处理器,是目前市场上比较先进的比例阀放大器;

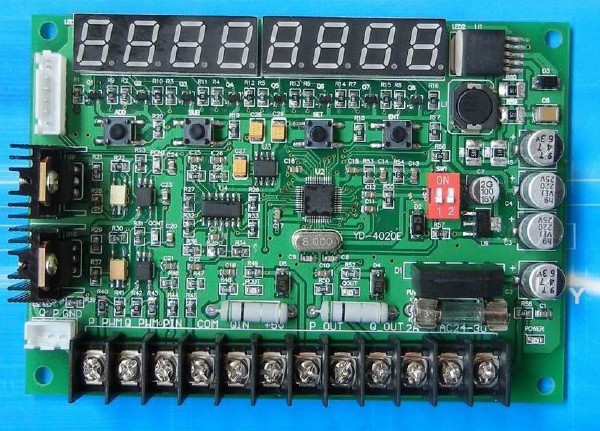

智能比例阀放大板YD-4020F
脉冲控制比例阀放大板特点
● 采用脉宽调制型电路,发热小,功 耗低;
● 智能化设计,参数数字化调节,32位处理器,是目前市场上比较先进的比例阀放大器;
● 主要元器件采用进口器件,使用寿命长,可靠性高;
● 采用独立电源供电,抗干扰性好。
● 模拟量输入电压显示、脉冲输入数显示、输出电流实时显示,过载保护,短路保护,有效的保护比例阀;
● 多种输入控制方式,通过参数选择。可用脉冲控制(500-3000HZ,适用低电平输出的PLC如鑫誉达、三菱、台达)或模拟量0-10V,0-5V,±10V控制。如果选择脉冲控制,就可省掉DA转换模块,节省成本;

输入电源

DC24直流12-50V或交流AC12-36V

输入规格

脉冲控制(500-3000Hz)或模拟量0-10V,0-5V,±10V控制

输出规格

适用于5-45欧阻抗的所有比例阀方向阀,每路最大输出电流2.5A

显示输出电流

上电时自动显示输出电流,或不在参数设定模式时按ADD键

显示输入电压或脉冲

参数设定模式退出时按SUB键



参数修改说明:按SET键,左边显示参数号P000,右边显示该参数的值。按ADD或SUB键选择要修改的参数号,按ENT键确认要修改的参数,确认后右边的值会闪烁,此时可通过ADD或SUB键修改参数值,按ENT保存该参数的值。

注:如P001有设密码,P000应设定和P001一样,才能进入到P001及P001以上参数。

参数号

功能说明

默认值

参数可设定范围

P000

参数设定登录





P001

参数设定密码

0

0-9999,设为0时无密码

P002

放大板电源电压设定

32

12-50DC

P003

P通道电磁阀阻抗

10

5-50欧

P004

Q通道电磁阀阻抗

40

5-50欧

P005

设为0:为模拟量输入控制;

设为1:为脉冲输入控制;

0

0或1

P006

设为0:为模拟量0-10V输入;

设为1:为模拟量0-5V输入;

设为2:为模拟量±10V输入,输入口为QIN,PIN无效,控制方向比例阀。

0

0-2

P007

P通道启动电流

0

0-0.50A

P008

P通道额定电流

0.80A

0-2.55A

P009

Q通道启动电流

0

0-0.50A

P010

Q通道额定电流

0.80A

0-2.55A

P011

P通道加速时间

0

0-9.99秒

P012

P通道减速时间

0

0-9.99秒

P013

Q通道加速时间

0

0-9.99秒

P014

Q通道减速时间

0

0-9.99秒

P015

P通道输出电流保护值

2.00A

0-2.55A

P016

Q通道输出电流保护值

2.00A

0-2.55A

P017

-10V校正系数

1

0.01-1









增量式PID参数:

参数号

功能说明

默认值

参数可设定范围

P018

P通道比例系数

0.01

0.00-1

P019

P通道积分

0.01

0.00-1

P020

P通道微分

0.00

0.00-1

P021

Q通道比例系数

0.01

0.00-1

P022

Q通道积分

0.01

0.00-1

P023

Q通道微分

0.00

0.00-1
