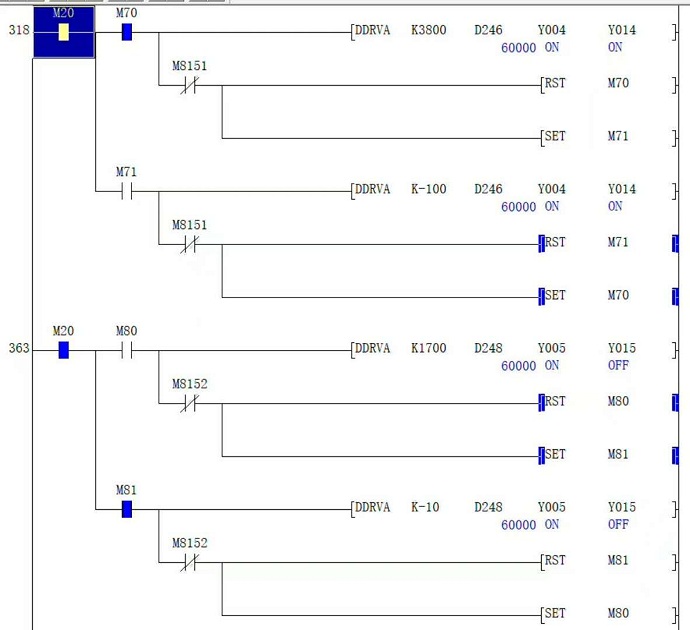

端子机大提速，不用延时不用隔一扫描周期，直接连续运行!

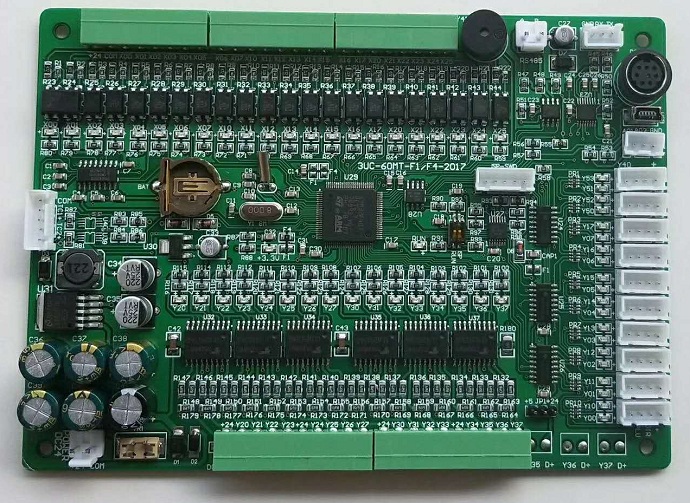

60点端子机PLC

YD3u-60MT-2AI2AO-F1（端子机剥线机专用PLC）

输入电源：交流AC18-24，或直流24V

程序步数：8000 步；4 个通信口：2 个RS232（8 芯通信口为FX3u 协议38400,7，E，1。白色通信口通信协议可设定D8126），1 个RS485（通信协议可设定D8120）。1 个USB 口高速下载,高速在线监视。

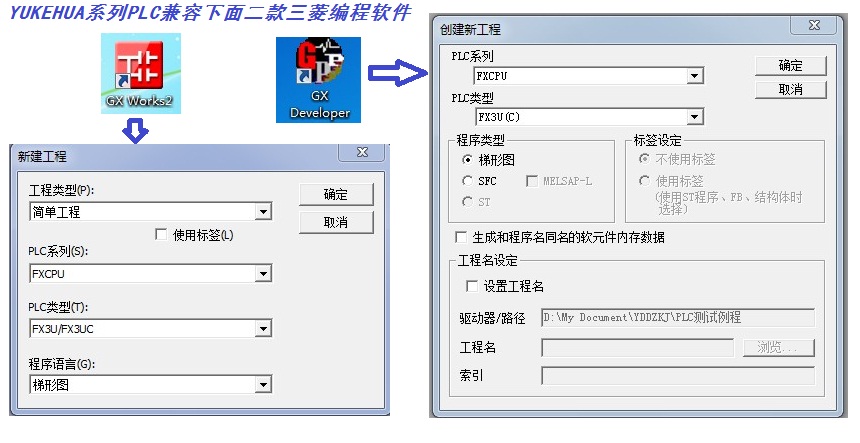

编程软件：

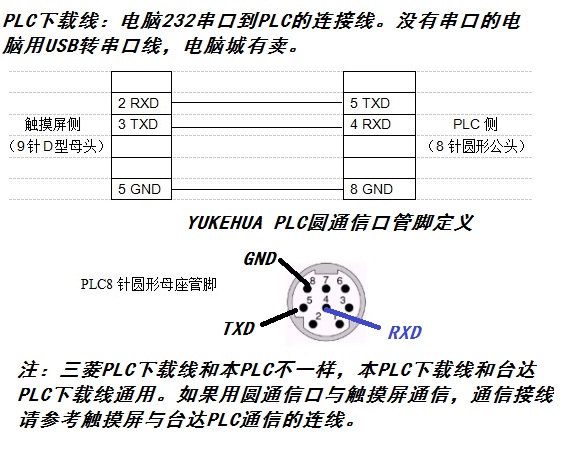

程序下载口：

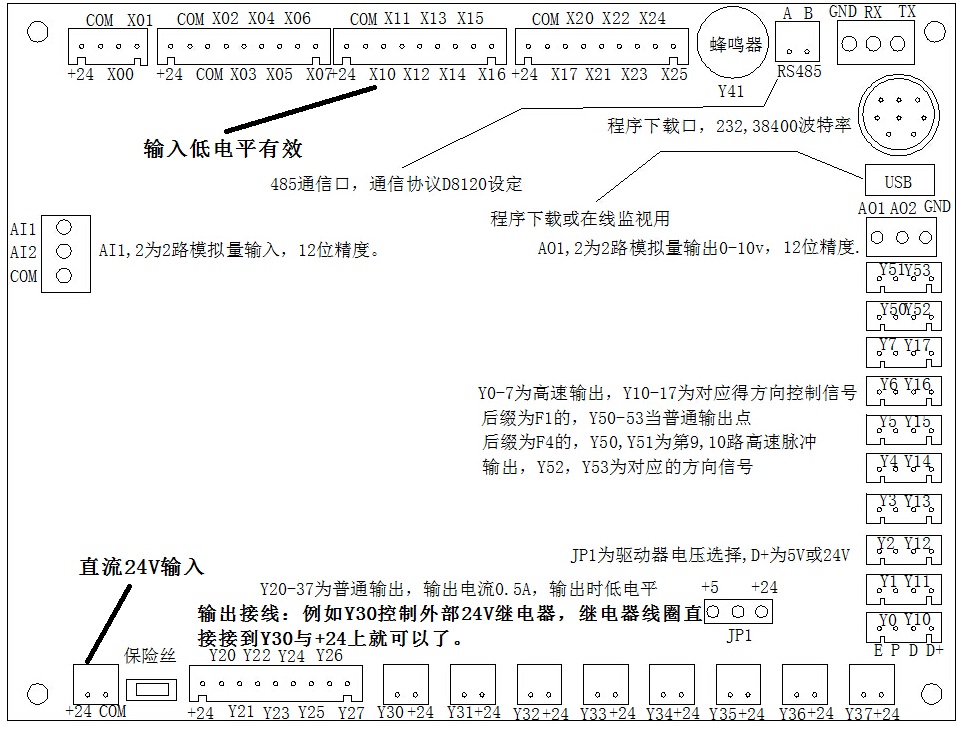

YD3u-60MT-2AI2AO-F1接线图：

型号：YDA3u-60MT-2AI-DC24-F1

电源:DC24

程序容量:8000步，1000步1MS

通信口:黑色8芯通信口为FX3u协议9600,7，E，1；硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现，可选FX3u、ModbusRtu从机、RS指令。485口通信协议通过设定D8120来实现，可选FX3u、Modbus Rtu从机、RS指令。1个USB口用于高速下载,在线监视。

USB:1个USB口用于程序下载与在线监控

开关量输入:22点DC24输入，X0-X25,低电平有效。

开关量输出:Y0-Y37为晶体管输出DC24V。Y0-7为高速输出口（最高100K）,Y10-Y17为对应的脉冲方向,高速口与方向口电流最大0.2A。Y20-Y37电流为0.5A。外部负载公共端接+24，另一端接到PLC输出口Y。

模拟量输入:2路模拟量输入，12位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A指令。

模拟量输出:2路模拟量输出，12位精度，输出电压：0-10V，写模拟量输出用WR3A指令。

继电器M:M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。

步进点S:S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。

定时器:100MS：T0-T199，累积型掉电保存T184-T199。

10MS：T200-T249, 累积型掉电保存T246-T249。

1MS：T250-T383,其中T250-255为累计型。

计数器:

16位计数器：C0-C199，掉电保存C100-199。

32位计数器：C200-C234, 掉电保存C220-234。

32位高速计数器：C235-240为单相计数器，不倍频；C241-240为单相计数器，2倍频；C250-252为双相计数器，不倍频；C253-255为双相计数器，2倍频；

寄存器D:D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。

尺寸:164X118X20

型号：YDA3u-60MT-2AI-DC24-F4

电源:DC24

程序容量:16000步，3000步1MS

通信口:黑色8芯通信口为FX3u协议38400,7，E，1；硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现，可选FX3u、ModbusRtu从机、RS指令。485口通信协议通过设定D8120来实现，可选FX3u、Modbus Rtu从机、RS指令。1个USB口用于高速下载,在线监视。
