通电延时和断电延时时间继电器触点的区别 时间继电器延时方法

时间:2017-04-05 10:51来源:未知 作者:admin 点击:
通电延时和断电延时时间继电器触点的区别-什么是时间继电器?它有哪些延时方法?
     通电延时时间继电器的触点,在继电器通电后,到达设定的延时时间触点动作。继电器断电后触点复原。

      断电延时时间继电器的触点,在继电器通电后触点动作,继电器断电后,到达设定的延时时间触点复原。


      如何记忆其图形符号?

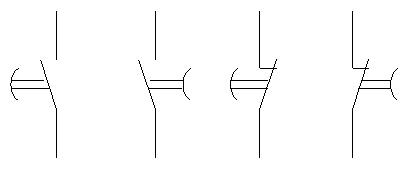

      先看通电延时时间继电器的触点:
      通电延时时间继电器的触点看圆弧,圆弧向圆心方向移动,带动触点延时动作

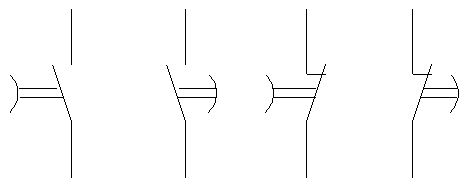

再看断电延时时间继电器的触点:

      断电延时时间继电器的触点也是看圆弧,通电后触点动作。断电后,圆弧向圆心方向移动,带动触点延时复位。

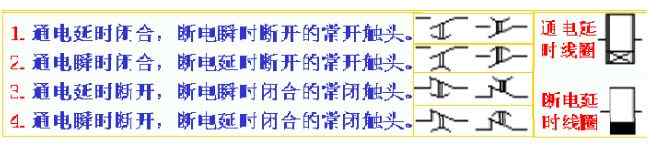

通电延时和断电延时时间继电器触点的区别

什么是时间继电器?它有哪些延时方法?

时间继电器是在接受信号到执行元件(如触头)动作有一定时间间隔的继电器。其特点是接受信号后执行元件能够预定时间延时工作,因而广泛应用于工农业生产、建筑施工现场及家庭电器等,用于各种生产工艺过程或设备的自动控制中,实现通电或断电延时。时间继电器延时方法虽然很多,但可概括为电气和机械两大类。电气延时有电磁阻尼式、电动机式和半导体延时电路等。  (责任编辑:admin)
