时间继电器的用途分析 时间继电器图形符号 和接触器接线方法

时间:2017-05-11 08:16来源:未知 作者:admin 点击:
时间继电器的用途分析-时间继电器图形符号-时间继电器和接触器接线方法
时间继电器是指继电器从获得输入信号开始,到触头动作有一定延时,其延时又符合准确度要求的继电器,它实际上是一种带有延时触点的电压继电器,其延时特性有通电延时和断电延时两种;其触头亦有瞬时动作和延时动作两种,时间继电器一般作为辅助元件使用于各种保护和自动装置中,使被控制元件的动作得到所需要的延时。
  时间继电器按动作原理可分以下两类:
  1.机械式时间继电器。它又可分为阻尼式(包括油阻尼式、空气阻尼式或气囊式、电磁阻尼式)、水银式、钟表式和双金属片式等四种。
  2.电气式时间继电器。它又可分为电动式、计数器式、热敏电阻式和阻容式(包括电磁式、电子式)等四种。
  目前应用较广的有电磁阻尼式、空气阻尼式、电动机式和电子式时间继电器。
  按延时方式可分为以下两类:
  1.通电延时型。该继电器线圈在获得输入信号(或通电)后,立即开始延时,待延时完,其执行部分(即触头)才输出信号(即动作)。当输入信号消失,继电器恢复动作前状态。其动作情况,即从线圈通电到触头动作所经历的时间(T)称通电延时时间。
  2.断电延时型。该继电器与前者相反,当获得输入信号(通电)后,执行部分立即输出信号,当输入信号消失,(断电)继电器经一定延时,才能恢复到动作前状态,从线圈断电到触头复位所需时间为断电延时时间。

时间继电器图形符号

时间继电器的电气控制系统中是一个非常重要的元器件。一般分为通电延时和断电延时两种类型。在绘制和识别电气原理图时,时间继电器的图形符号很容易让人混扰。特别是时间继电器的延时触点,在使用时,一般让人无法确定。时间继电器的文字符号是KT 一、时间继电器的线圈图形符号
  时间继电器分为通电延时和断电延时,图1是通电延时线圈图形符号,图2是断电延时线圈图形符号。

图2 断电延时
二、时间继电器的触点图形符号

  时间继电器得触点图形符号主要是触点的半圆符号的开口的指向,遵循的原则是:半圆开口方向是触点延时动作的指向。如图3,是通电延时的各种触点的图形符号。

                       常开触点                                                   常闭触点
图3 通电延时的各类触点图形符号


如图4,是断电延时的各种触点的图形符号。

                        常开触点                                                      常闭触点
图4 断电延时的各类触点图形符号


时间继电器和接触器接线方法

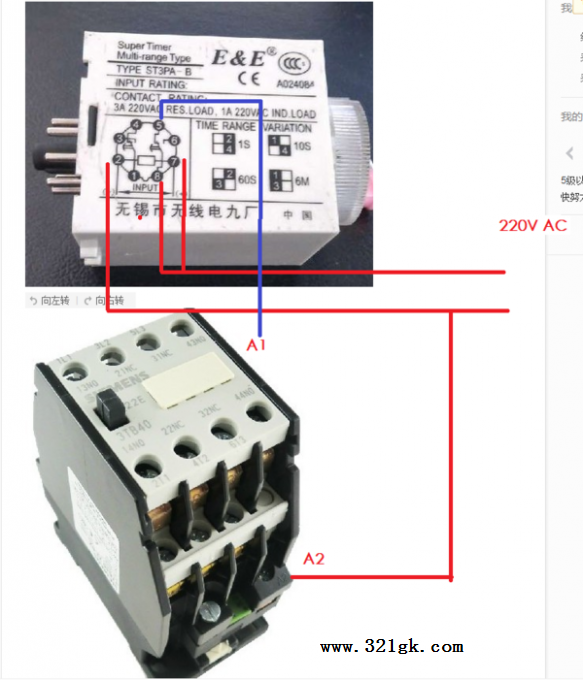

延时继电器的2和7 接电源,使用延时闭合触点5和8 ,则5脚接电源火线,8接交流接触器的线圈A1 。交流接触器的线圈A2 接零线即可,输出触点选常开德13和14。
工作时,接入交流电后,延时继电器在设定时间过后,闭合触点5和8 ,则火线接至接触器线圈A1 ,使其得电,常开触点13和14闭合。见接线图示意如下:
