1. 本例功能介绍 由于CPU 的数据容量有限,可以把CPU 的数据存放于MMC 中,并对其中数据进行读写操作,典型应用为数据配方功能,这些数据可以只存于 MMC (Load Memory) 中,而不占CPU 的

1. 本例功能介绍
由于CPU 的数据容量有限,可以把CPU 的数据存放于MMC 中,并对其中数据进行读写操作,典型应用为数据配方功能,这些数据可以只存于 MMC (Load Memory) 中,而不占CPU 的容量(Working Memory),当需要使用时可通过程序读写。注意 MMC 的存储次数为100000 次。


2. 示例系统的体系结构



图 0 本例中选用一个S7-300 CPU314C-2DP, 并插入MMC 卡

3. 本例需要的设备

A. 需要软件
STEP7 V5.2或以上版本
B. 需要硬件
1. 一个S7-300 CPU314C-2DP
2. 带有CP5611 的 Field PG 710
3. 512K MMC 卡


4. 只在MMC 中创建数据块

4.1 方法1:在STEP7 中手动创建只存于MMC 的数据块

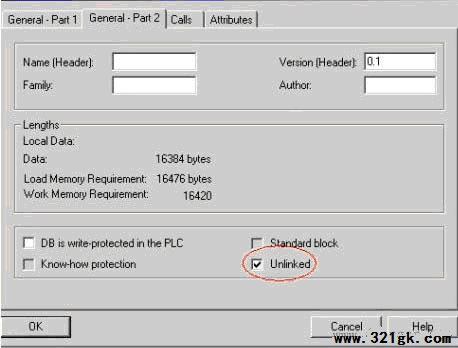

打开STEP7,创建一个新的项目,在“BLOCKS”插入数据块,例如DB1,点右键打开属性窗口,选择“Unlinked” ,这样DB1 将只存于MMC 中。


图 1

4.2 方法2: 在程序中创建只存于MMC 的数据块
在OB1 中调用SFC82


图 2

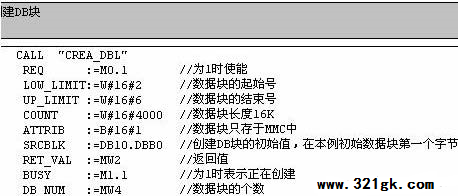

这样M0.1 为1 时,将在MMC 中创建DB2,3,4,5,6。每个DB 块容量为16K ,当MW4 等于5 时,完成创建工作,用户应复位M0.1。


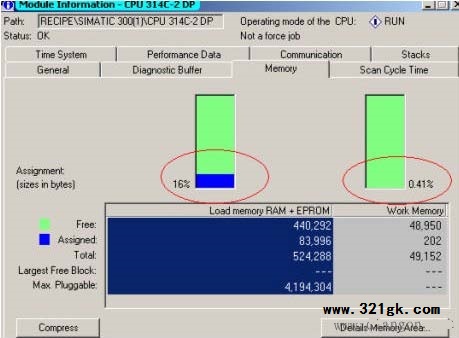

图 3


5. 读写MMC 的数据

5.1 写数据到MMC 卡中,调用SFC84


图 4

M0.2 为1 时,CPU 中的数据源DB10.DBB0~9 10 个字节将写到已经在MMC 中创建好的DB2.DBB0~9 中, M1.2 为1 MW6 为W#16#7002 时,用户将复位M0.2 。

5.2 读MMC 中的数据到CPU 中,调用SFC83


图 5

M0.3 为1 时,MMC 卡中的数据源DB2.DBB0~9 10 个字节将读到CPU DB10.DBB10~19 中,M1.3 为1,MW8 为W#16#7002 时,用户将复位M0.3。
